El apartado número 8 de la norma UNE 21186-2011 habla específicamente de lo que es el parte de instalación, verificación y mantenimiento, es decir, las verificaciones y anotaciones relevadas una vez terminada la instalación, los distintos tipos de verificaciones periódicas posteriores a la instalación y los trabajos de mantenimiento una vez que las verificaciones demuestran anomalías o deficiencias que impidan mantener el óptimo funcionamiento del sistema. En éste artículo nos centraremos en las verificaciones periódicas y el mantenimiento, y en gran parte citaremos textualmente lo escrito en la mencionada norma.
Verificaciones periódicas:
El apartado 8.2 de la norma UNE 21186-2011 especifica que las verificaciones se efectúan en el siguiente orden:
- Verificación inicial, a la finalización de la instalación del SPD;
- Periódicamente, según los criterios de la tabla 7;
- Cada vez que la estructura protegida es modificada, reparada o cuando la estructura ha recibido el impacto de un rayo.

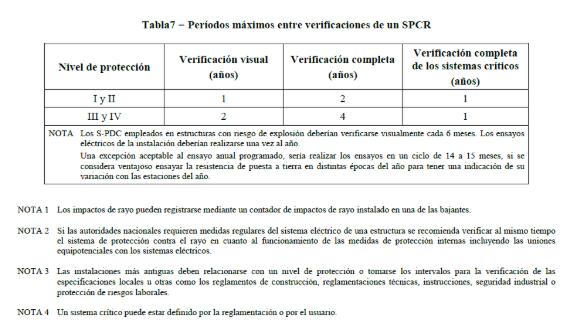

La tabla número 7 de la norma, especifica claramente el tiempo máximo que puede pasar entre verificaciones según el nivel de protección empleado y el tipo de verificación a realizar.
Verificación visual.
El apartado 8.5 nos detalla que, al realizar este tipo de verificación, se comprueba que:
- no exista ningún daño debido al rayo;
- el PDC conserve su integridad;
- no haya ninguna extensión o modificación de la estructura protegida que requiera la aplicación de medidas complementarias de protección contra el rayo;
- la continuidad eléctrica de los conductores visibles sea correcta;
- todas las fijaciones y las protecciones mecánicas estén en buen estado;
- ninguna pieza esté deteriorada por corrosión;
- se respeten las distancias de separación, el número de uniones equipotenciales sea suficiente y su estado sea correcto;
- el indicador de fallo de los protectores contra sobretensiones indica o no el final de sus vidas útiles;
- se controlan y registran los resultados de las operaciones de mantenimiento.
Cabe destacar que la verificación visual puede realizarse de distintas formas, si el captor no se encuentra a gran altura se puede verificar a nivel de suelo. Pero desde que el captor está ubicado a cierta altura, pueden emplearse distintos métodos como ser el uso de escaleras; elevadores; si se trata de un a torre metálica, se puede recurrir a un profesional torrero que trepe la torre con todas las medidas de seguridad que sean necesarias; o, se hace uso de herramientas tecnológicas como puede ser el uso de drones.
Verificación completa:
El apartado 8.6 nos explica de que una verificación completa comprende las inspecciones visuales, además, las siguientes medidas para verificar;
- la continuidad eléctrica de los conductores integrados.
- Los valores de resistencia de la toma de tierra (es conveniente analizar todas las variaciones superiores al 50% respecto al valor inicial);
- El correcto funcionamiento del PDC según la metodología entregada por el fabricante.
Mantenimiento:
Lo referente al mantenimiento lo vemos en el apartado 8.7, que, dicho sea de paso, es el último apartado de la norma, y expresa lo siguiente:
Cuando una verificación muestre que existen anomalías o deficiencias en el sistema de protección contra el rayo, es conveniente realizar la reparación con el menor tiempo de demora posible, con el fin de mantener la eficacia óptima del sistema.
Las instrucciones de mantenimiento de los componentes y de los dispositivos de protección se aplican de acuerdo con las instrucciones de los manuales del fabricante.
